SIMPLIS磁気設計モジュール(MDM)
特長
-
高度なインダクタモデリング
インダクタの場合、Multi-Level Lossy PWL Inductorの新しいLevel 2モデルを使用してMDM（磁気設計モジュール）にアクセスできます。 MDMは、直感的なGUIを備えた新しいウィンドウを提供します。インダクタを作成するには、コアの材料、コアの形状とサイズ、ワイヤの材料、ワイヤの形状とサイズ、ボビン、および巻数を選択します。ユーザはカタログから標準サイズを選択するか、カスタムサイズを定義できます。 MDMのデータベースに保存されている材料のB-Hカーブ、コアの磁気抵抗モデル、エアギャップの正確な3Dモデルを使用して、インダクタのPWLインダクタンスが計算されます。PWLインダクタンスはSIMPLIS回路シミュレーションで使用されます。
-
高度な変圧器モデリング
変圧器の場合、新しいMulti-Level Lossy TransformerシンボルのLevel 3モデルを使用してMDMにアクセスできます。 変圧器のMDM GUIを使用すると、変圧器の各巻線を詳細に設計できます。 変圧器の場合、リラクタンス（磁気回路）モデルがSIMPLIS回路図内で直接シミュレーションされ、各巻線の正確な電流と電圧、および変圧器コアの各部分の正確な磁束が得られます。

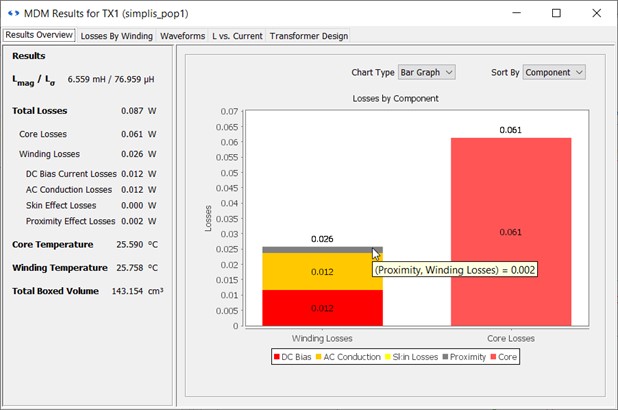

正確な損失解析
インダクタと変圧器の損失の大部分は非線形であり、回路図内の一定の抵抗だけでは正確に表すことができません。このため、MDMには後処理オプションが用意されており、DCおよびACの巻線損失（表皮効果、近接効果、エアギャップ損失など）だけでなく、さまざまな波形形状、DC電流および温度の影響を考慮したコア損失を正確に計算します。回路シミュレーションが完了すると、MDMは結果の波形を使用して、インダクタや変圧器の損失と温度を計算します。

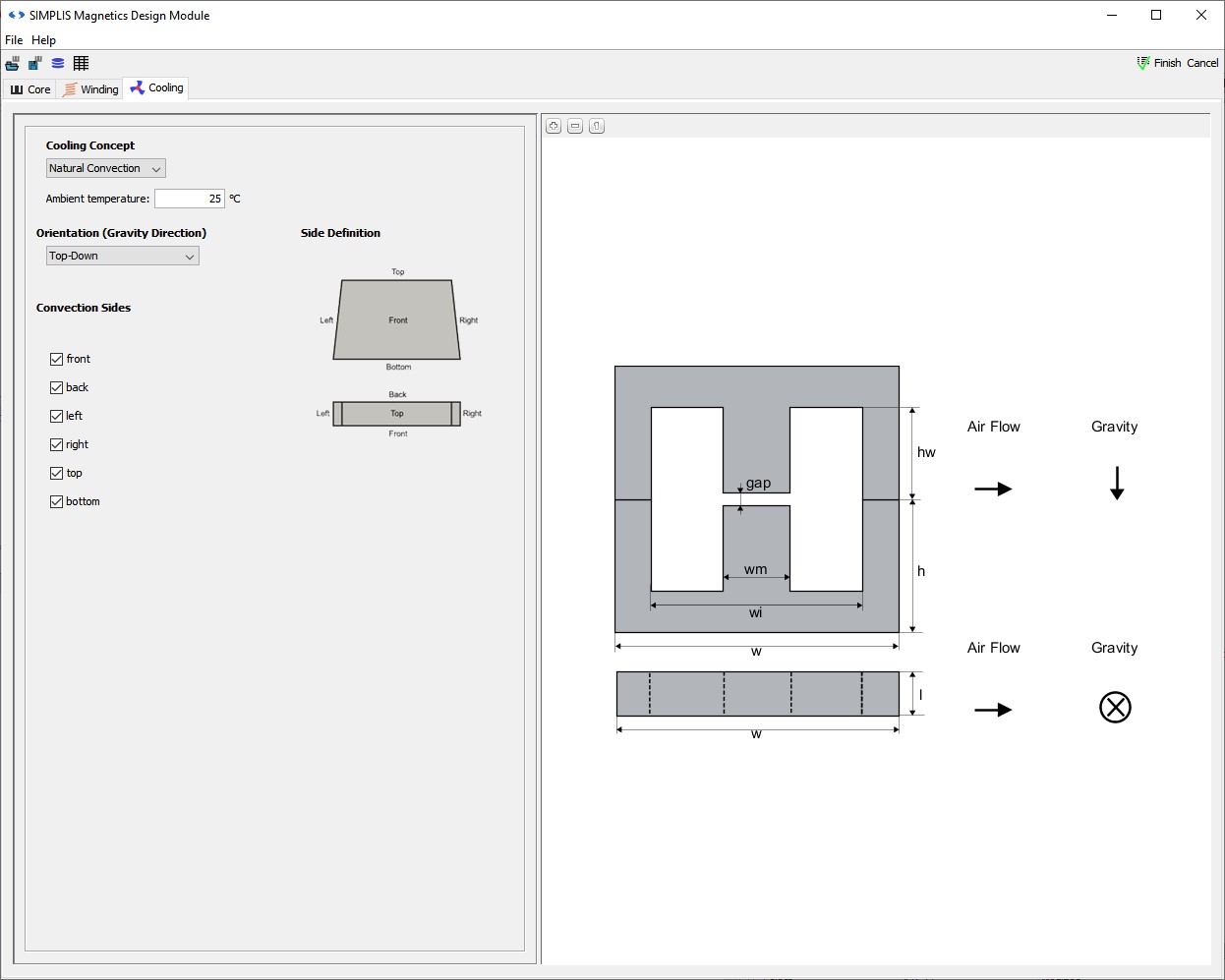

熱モデリング
詳細な損失計算は、一定の温度を仮定して実行できます。あるいは、ユーザがインダクタや変圧器の詳細な冷却アレンジメントを定義できます。これは、熱流にさらされるサイド、ヒートシンク、周囲温度、自然対流または強制対流、気流の速度、およびコンポーネントの向きなどを含みます。

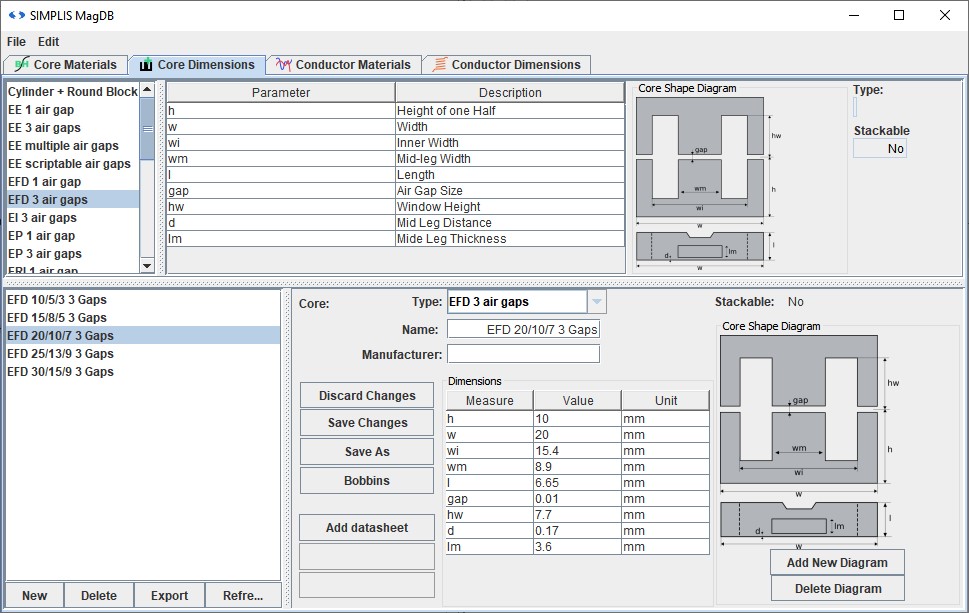

MagDB – MDMの部品データベース
MDMのデータベースは、ユーザによる編集と拡張が可能であり、新しい材料や標準のコアとワイヤの定義を追加できます。また、プログラムの更新に伴い、データベースも定期的に更新されます。
